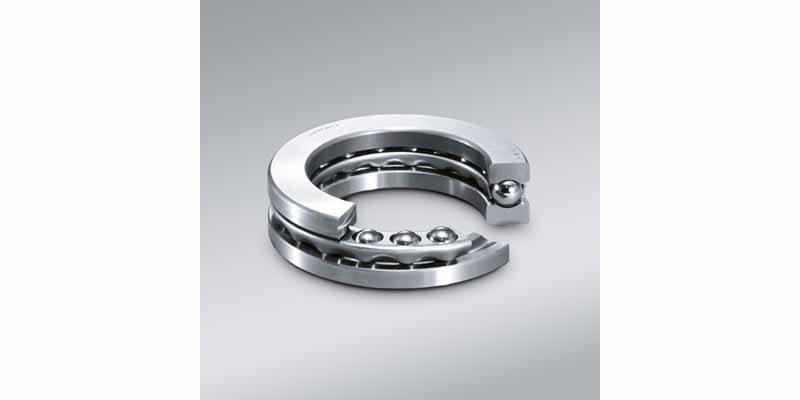

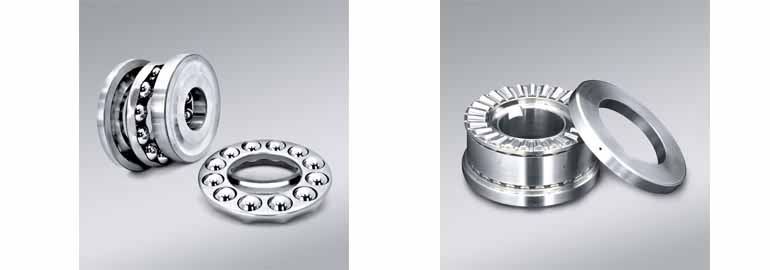

Eksenel Bilyalı Rulmanlar
Yüksek hızlarda çalışırken itici yüklerle başa çıkmak için tasarlanan Eksenel Bilyalı Rulmanlar bilyalar için 'pul benzeri' rulman bileziğine sahiptir. Rulmanlar dış bilezik yatağının şekline bağlı olarak düz yataklı veya hizalamalı yataklı olarak sınıflandırılır. Bu rulmanlar, yüksek hızlarda eksenel yükleri taşıyabilirken, radyal yükleri taşıyamazlar.

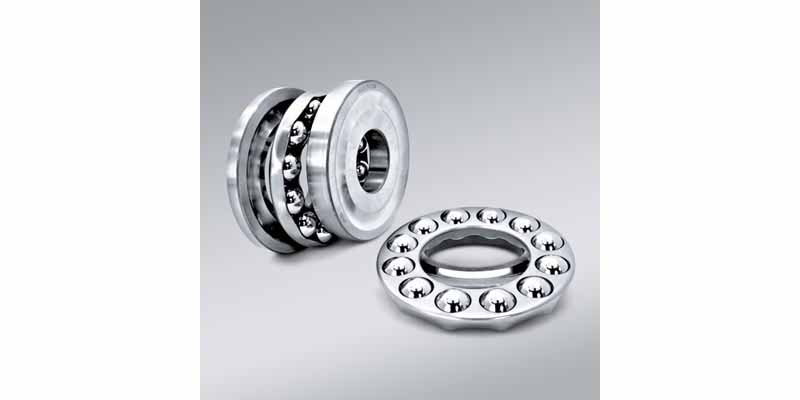

Eksenel Bilyalı rulmanlar, tek yönlü ve çift yönlü olmak üzere iki tasarım ile öne çıkar. Tek yönlü tasarlanan rulmanlar mil, muhafaza pulları, tek bir bilya ve kafes grubu olarak iki bilezikten oluşur. Çift yönlü tasarım ise üç pul, iki bilya ve kafes gruplarından oluşur. Çift yönlü tipin bilya ve kafes grupları mil pulu ile ayrılır.
-
Eksenel Bilyalı Rulman Özellikleri ve Faydaları:
- İki tasarımda mevcuttur: tek yönlü ve çift yönlü.
- İlk yanlış hizalanmaları tutmak için hizalama yatakları ya da hizalama yatağı pulları her iki tasarımda da mevcuttur
- Kaliteli çelik - rulman ömrünü %80'e kadar uzatmak için ultra temiz çelikten üretilmiştir
- Yüksek kaliteli bilyalar - yüksek hızda bile sessiz ve akıcı çalışma sağlar
- Opsiyonel yatak bilezikleri ilk yanlış hizalanmayı tutar

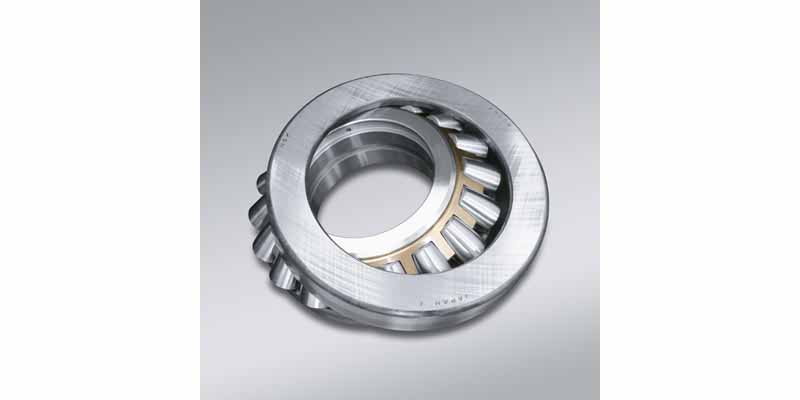

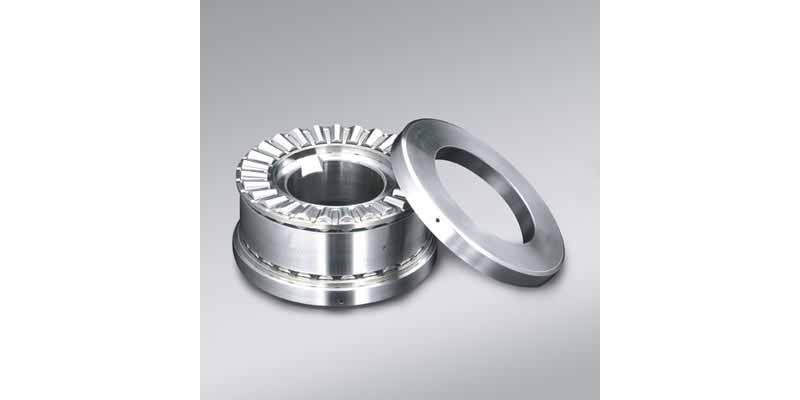

Eksenel Makaralı Rulmanlar
Eksenel Makaralı rulmanlar, silindirik ya da oynak makaralı olarak mevcuttur. Yalnızca eksenel yükleri taşıyabilir ancak yüksek eksenel sertliğe sahip olduğundan ağır yükler için uygundur. Dışbükey makaralar içerdiğinden, kendinden hizalama kapasitesine sahiptir ve montaj hatası ya da mil sapmasından etkilenmez. Yüksek yük kapasitesi için E-tipi, presli kafes seçeneğini sunarken standart kafesler için işlenmiş pirinç kullanılır.
-
Eksenel Makaralı Rulman Özellikleri ve Faydaları:
- Yüksek eksenel yük taşıma kapasitesi
- Kaliteli çelik - rulman ömrünü %80'e kadar uzatmak için ultra temiz çelik
- Makaralı eksenel rulmanlar hatalı hizalamayı tutabilir
- Yüksek kapasiteli E tasarımı mevcuttur
| Seri | Mil Çapı Ölçüsü | Özellik |
| 511 | 10 - 1700 | Tek Yönlü Eksenel Rulman |
| 512 | 10 - 1060 | Tek Yönlü Eksenel Rulman |
| 513 | 25 - 950 | Tek Yönlü Eksenel Rulman |
| 514 | 25 - 850 | Tek Yönlü Eksenel Rulman |
| Özel Ölçü | 6,35 - 241,30 | Özel Ölçülü Tek Yönlü Eksenel Rulman |
| AKL | 3 - 9 | Minyatür Eksenel Rulman |
| 532 | 10 - 190 | Tek Yönlü Eksenel Rulman |
| 533 | 25 - 150 | Tek Yönlü Eksenel Rulman |
| 522 | 10 - 150 | Çift Yönlü Eksenel Rulman |
| 523 | 20 - 130 | Çift Yönlü Eksenel Rulman |
| 542 | 20 - 85 | Çift Yönlü Eksenel Rulman |
| 543 | 20 - 95 | Çift Yönlü Eksenel Rulman |

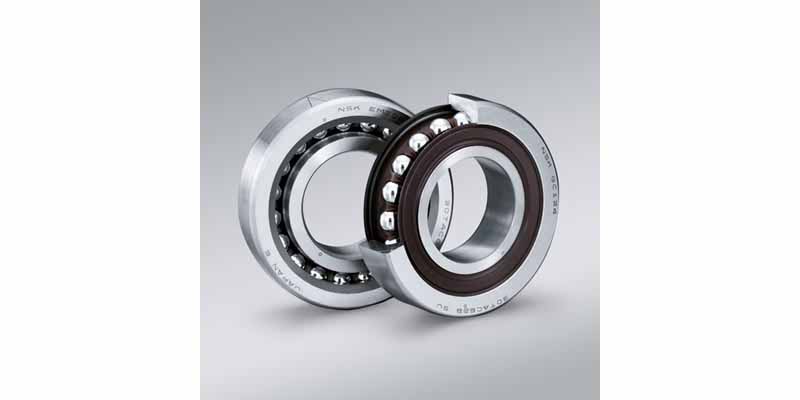

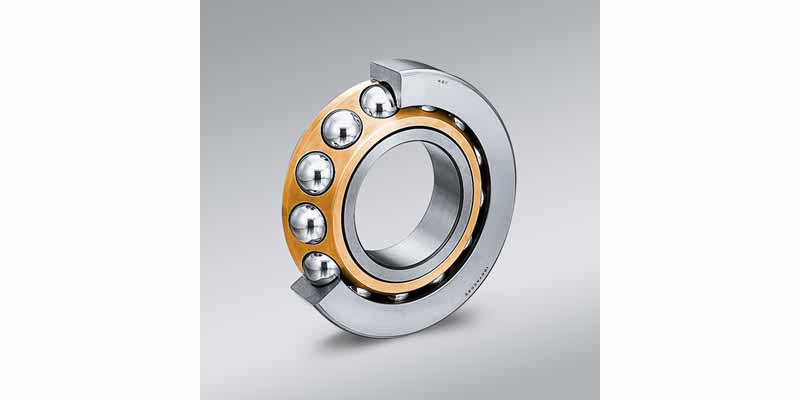

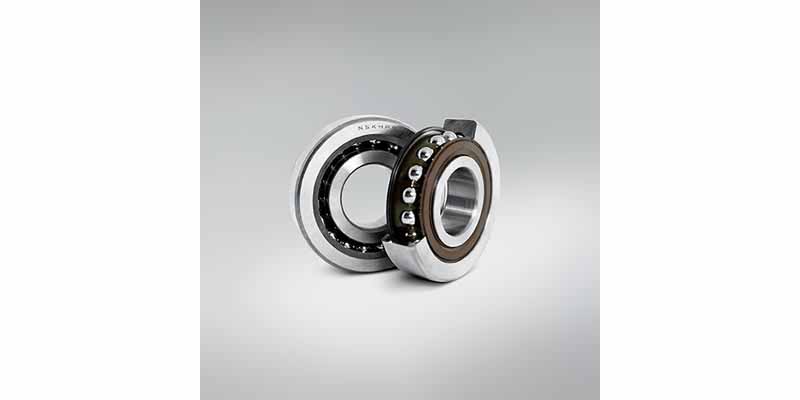

| 2344 | 25 - 400 | İki Yöne Etkili, Parçalanabilir, Temas Açısı: α=60° |
| 2347 | 27 - 410 | İki Yöne Etkili, Parçalanabilir, Temas Açısı: α=60° |

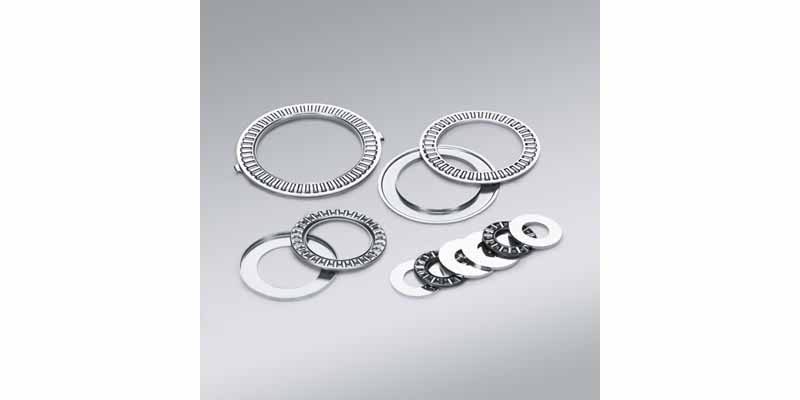

| AXK | 4 - 560 | |
| AXW | 10 - 50 | Tek Yönlü, AXK Eksenel Rulman Diski İle |
| TC | 6,35 - 82,55 | İnç Ölçülü |
| 811 | 15 - 600 | K811, GS, WS'nin Kombinasyonu |
| 812 | 30 - 600 | K812, GS, WS'nin Kombinasyonu |
| 893 | 30 - 150 | K893, GS, WS'nin Kombinasyonu |
| 894 | 60 - 320 | K894, GS, WS'nin Kombinasyonu |
| K811 | 15 - 320 | Tek Yönlü, Eksenel Rulman Diskleri İle Kombine Edilebilir |
| K812 | 30 - 300 | Tek Yönlü, Eksenel Rulman Diskleri İle Kombine Edilebilir |
| K893 | 30 - 150 | Tek Yönlü, Çift Sıralı, Eksenel Rulman Diskleri İle Kombine Edilebilir |
| K894 | 60 - 320 | Tek Yönlü, Çift Sıralı, Eksenel Rulman Diskleri İle Kombine Edilebilir |
| 292 | 150 - 1180 | Tek Yönden Etkili, Parçalanabilir |
| 293 | 85 - 1600 | Tek Yönden Etkili, Parçalanabilir |
| 294 | 60 - 1060 | Tek Yönden Etkili, Parçalanabilir |
| AS | 4 - 160 | Mil ve Yataklamada, AXK ve K811 Serilerine Uygun |
| LS | 6 - 160 | Mil ve Yataklamada, AXK ve K811 Serilerine Uygun |
| GS811 | 16 - 605 | Yataklama Pulu |
| GS812 | 32 - 304 | Yataklama Pulu |
| GS893 | 32 - 154 | Yataklama Pulu |
| GS894 | 62 - 325 | Yataklama Pulu |
| WS811 | 15 - 600 | Mil Destek Pulu |
| WS812 | 30 - 300 | Mil Destek Pulu |
| WS893 | 30 - 150 | Mil Destek Pulu |
| WS894 | 60 - 320 | Mil Destek Pulu |
| TWA | 6,35 - 76,2 | İnç Ölçülü, Mil ve Yataklamada, TC Serisine Uygun |
| TWB | 6,35 - 76,2 | İnç Ölçülü, Mil ve Yataklamada, TC Serisine Uygun |
| TWC | 6,35 - 76,2 | İnç Ölçülü, Mil ve Yataklamada, TC Serisine Uygun |
| TWD | 6,35 - 76,2 | İnç Ölçülü, Mil ve Yataklamada, TC Serisine Uygun |
